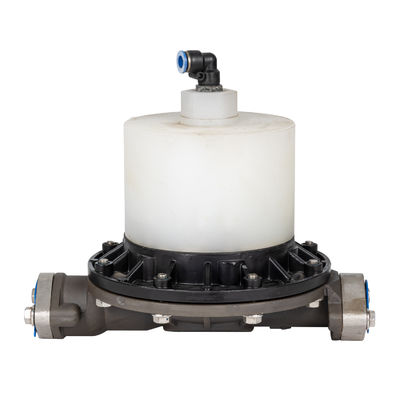

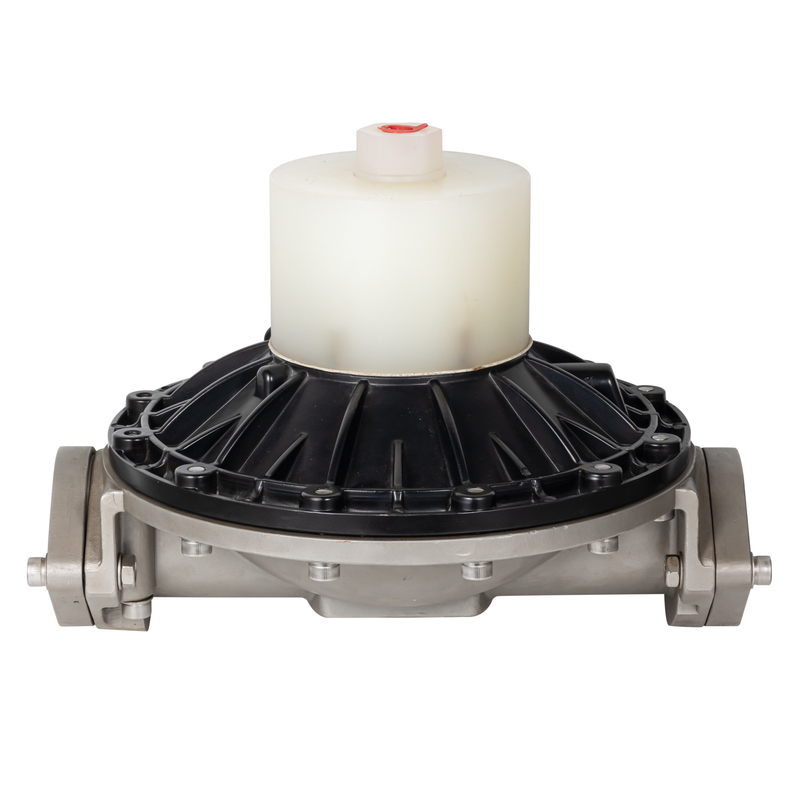

Buffer per pompe a diaframma

L'eroe sconosciuto: il ruolo fondamentale del serbatoio tampone nei sistemi di pompa del diaframma

Nel mondo della manipolazione di fluidi industriali, le pompe a diaframma sono rinomate per la loro robustezza, versatilità e capacità di gestire una vasta gamma di fluidi, dai fanghi viscosi ai prodotti chimici corrosivi.Tuttavia, anche il cavallo da lavoro più affidabile può beneficiare di un componente di supporto che migliora le sue prestazioni e la sua longevità.Un accessorio spesso trascurato ma di fondamentale importanza..

Questo articolo esamina la funzione, i vantaggi e le considerazioni chiave dell'installazione di un serbatoio tampone in un sistema di pompe a diaframma.

Capire la sfida principale: il battito

A differenza delle pompe centrifughe che forniscono un flusso regolare e continuo, le pompe a diaframma funzionano secondo il principio della reciprocità.Il movimento avanti e indietro del diaframma crea volumi discreti di fluido che vengono spinti attraverso la linea di scaricoCiò si traduce in un flusso pulsante.

Sebbene questa pulsazione sia intrinseca alla progettazione della pompa, può causare diversi problemi significativi in un sistema di tubazioni:

1. Martello d'acqua: la rapida accelerazione e decelerazione della colonna di fluido può creare picchi di pressione distruttivi, noti come martello d'acqua.che porta a guasti da fatica e perdite.

2. Vibrazione: la pulsazione trasmette vibrazioni in tutto il sistema, che possono allentare le connessioni, causare un'usura eccessiva dei supporti e creare rumore.

3. Misurazione del flusso imprecisa: molti misuratori di flusso, come i misuratori di flusso a turbina o magnetici, sono calibrati per un flusso costante.che porta a errori di controllo del processo e imprecisioni di dosaggio.

4. Riduzione dell'efficienza della pompa: la pompa deve funzionare contro le sue onde di pressione create, consumando più energia del necessario.

La soluzione: come funziona un serbatoio tampone

Un serbatoio tampone è un contenitore installato sul lato di scarico della pompa del diaframma, progettato per mitigare queste pulsazioni.utilizzando un cuscino a gas compressibile per assorbire energia.

Un tipico serbatoio tampone di tipo vescica contiene due componenti principali:

• Vescica o diaframma flessibile: separa il fluido pompato da una camera a gas.

• Una carica del gas (di solito azoto o aria): il lato del gas è precaricato a una pressione specifica, in genere impostata al 60-80% della pressione di funzionamento media del sistema.

Ecco il processo durante l'operazione:

1. Durante il colpo di scarico della pompa, la pompa spinge una goccia di fluido nella linea di scarico ad alta pressione.comprime il gas nel serbatoio tamponeLa vescica si espande, assorbendo il picco dell'impulso di pressione e immagazzinando la sua energia.

2. Tra i colpi di scarico: mentre la pompa fa il ciclo fino al suo colpo di aspirazione, la pressione nella linea scende momentaneamente.spingendo il liquido immagazzinato di nuovo nella linea.

Questo ciclo continuo di assorbimento e rilascio di energia "smozza" efficacemente i picchi e i canali di pressione acuti in un flusso molto più laminare e coerente.

Principali vantaggi dell'installazione di un serbatoio tampone

L'integrazione di un serbatoio tampone offre miglioramenti tangibili per l'intero sistema:

• Prolungamento della durata dell'apparecchiatura: eliminando i picchi di pressione dannosi e riducendo le vibrazioni, la vita di servizio della pompa stessa, nonché delle valvole, dei calibratori e delle apparecchiature a valle,è significativamente prolungato.

• Flusso più liscio: il processo beneficia di un flusso più costante, che è fondamentale per applicazioni come il dosaggio chimico, la cromatografia o qualsiasi processo che richieda un controllo volumetrico preciso.

• Riduzione del rumore e delle vibrazioni: il sistema opera in modo più silenzioso e con notevolmente meno scosse, contribuendo a un ambiente di lavoro più sicuro e confortevole.

• Miglioramento dell'efficienza della pompa: la pompa opera contro una contropressione più stabile, che può ridurre il consumo di energia e lo stress meccanico sul treno motore della pompa.

• Maggiore precisione degli strumenti: i misuratori di flusso e i sensori di pressione forniscono letture più affidabili e accurate, con conseguente miglioramento del controllo dei processi e dell'integrità dei dati.

Selezione e dimensione di un serbatoio tampone

La scelta del serbatoio cuscinetto corretto è fondamentale per ottenere prestazioni ottimali.

• Flusso di pompa (GPM/LPM): Flussi più elevati richiedono una maggiore capacità del serbatoio per smorzare efficacemente gli impulsi.

• Velocità della pompa (RPM/SPM): il numero di impulsi al minuto influenza l'efficienza di ammortizzazione richiesta.

• Pressione di funzionamento del sistema: il serbatoio deve essere denominato per la pressione massima del sistema.

• Pulsazione residua accettabile: il livello desiderato di fluidità di flusso determinerà la dimensione finale.

I produttori forniscono spesso formule o software di misurazione per aiutare a selezionare il volume corretto del serbatoio tampone in base a questi parametri.

Conclusioni

Mentre una pompa al diaframma può funzionare senza un serbatoio tampone, usarla senza uno è simile a guidare un'auto senza ammortizzatori.e il controllo sarà compromessoIl serbatoio tampone è un investimento semplice ed economico che si ripagherà molte volte proteggendo le attrezzature, garantendo la stabilità dei processi e riducendo i tempi di fermo.Trasforma una pompa intrinsecamente pulsata in una pompa liscia, affidabile ed efficiente soluzione per la movimentazione dei fluidi, che si è veramente guadagnata il titolo di eroe sconosciuto del sistema di pompe al diaframma.
