Dettagli:
|
| Materiale della pompa: | acciaio inossidabile 316 | Certificazione: | ATEX |
|---|---|---|---|
| Forma di tubo: | Flangia dell'ANSI | Materiale del diaframma: | PTFE |
| Materiale della palla: | PTFE | Imballaggio di legno di caso: | 840×480×940mm |
| DIMENSIONE: | A 3 pollici | Livello acustico: | più basso db di 75 |
| Teoria: | Pompa a diaframma dell'aria | ||
| Evidenziare: | pompa a diaframma pneumatica a 3 pollici,atex della pompa a diaframma dell'aria,Pompa a diaframma di ATEX |
||

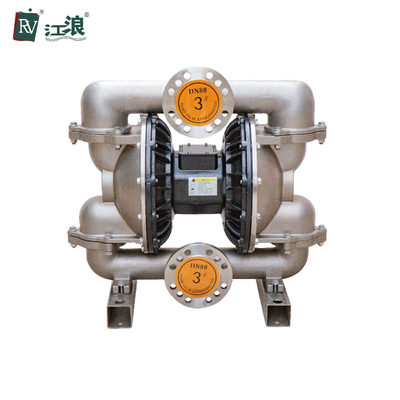

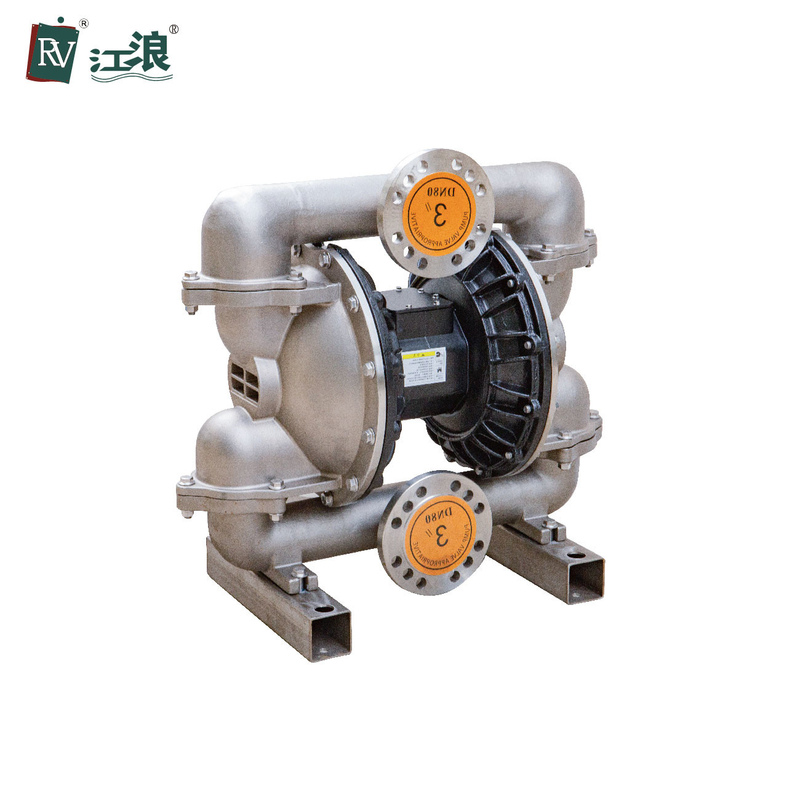

Flusso pneumatico della pompa a diaframma di ATEX alto a 3 pollici
Caratteristiche della pompa di acciaio inossidabile
1. Colata ad alta temperatura della cera. Superficie e bell'aspetto regolari.
2. Progettazione del collegamento di quattro bulloni, buona guarnizione e buona aspirazione asciutta.
1. La nostra materia prima, Hytrel da Du Pont, Santoprene da Exxon, PTFE da Daikin e san-Gobain ecc.
2. Aumenti l'altezza della parte dell'arco del diaframma, assicuri per ridurre la forza al portation del bordo del diaframma ed evitare i diaframmi stati estragga.
| Max Working Pressure | 120 PSI (0.84Mpa, 8.4bar) |
| Max Flow Rate | 270 gal/mn (1022lpm) |
| Max Reciprocating Speed | CPM 135 |
| Max Suction Height (succhiamento a secco) | 5m |
| Max Permitted Grain | 0,37 in (9.4mm) |
| Max Air Consumption | 180scfm (90L/s) |
| Dimensione della presa d'aria | 3/4 di in.npt (f) |
| Dimensione dello scarico dell'aria | 1 in.npt (f) |
| Dimensione fluida dell'entrata | 3 dentro. |
| Dimensione fluida dello sbocco | 3 dentro. |
| Peso netto | Acciaio inossidabile 122 chilogrammi |
disegno dimensionale del profilo
Imballaggio & spedire:
Materiale di Hytrel utilizzato per i sedili, le palle & i diaframmi
• Buona resistenza all'abrasione
• Sostituito spesso Buna-n
INSTALLAZIONE
Sia sicuro che il montaggio può sostenere il peso della pompa a diaframma dell'aria, tubi flessibili ed accessori come pure lo sforzo durante progresso del funzionamento.
Durante l'installazione, assicuri che la pompa a diaframma dell'aria sia stata riparata con i bulloni sui supporti.
Per facilitare il funzionamento e la manutenzione, lo spazio di manutenzione dovrebbe essere abbastanza durante l'installazione della pompa a diaframma dell'aria.
Mentre fissa la pompa a diaframma dell'aria, il cuscinetto di gomma può essere riempito per ridurre il rumore e la vibrazione durante il funzionamento.
